Силовая розетка: устройство, применение и технические особенности

Что представляет собой силовая розетка

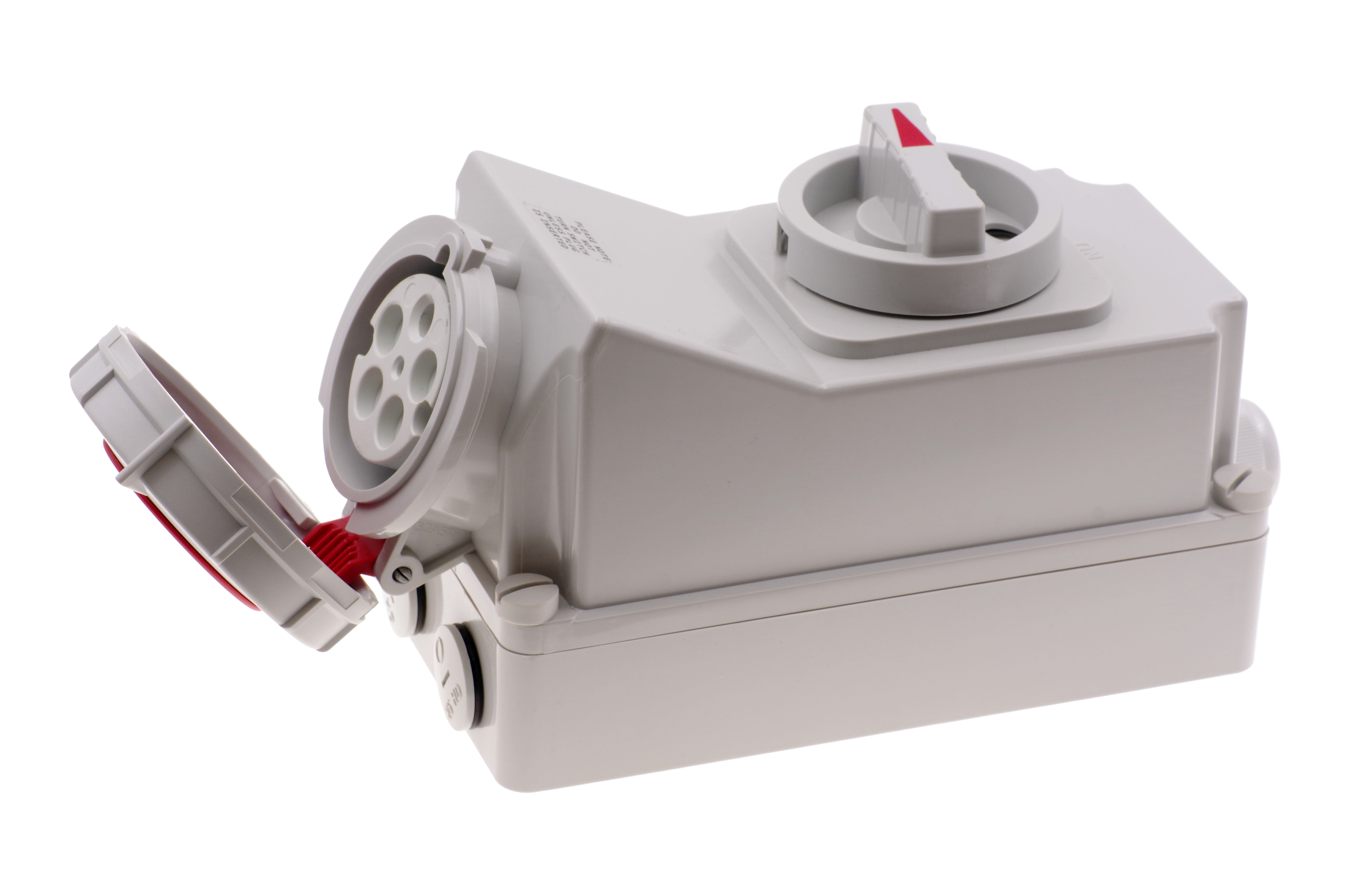

Силовая розетка представляет собой специализированное электротехническое устройство, предназначенное для подключения мощного оборудования к электрической сети. В отличие от стандартных бытовых разъемов, такие изделия рассчитаны на значительно большие токовые нагрузки и обеспечивают надежное соединение в промышленных и коммерческих условиях. Конструкция силовых разъемов включает в себя усиленные контакты, прочный корпус и систему защиты от внешних воздействий.

Основное назначение подобных устройств заключается в обеспечении безопасного подключения станков, строительной техники, сценического оборудования и других потребителей электроэнергии повышенной мощности. При выборе подходящего устройства специалисты рекомендуют обращать внимание на номинальный ток, степень защиты и количество полюсов. Если вам необходима розетка 32 ампера купить которую можно в специализированных магазинах электрооборудования, важно предварительно рассчитать суммарную мощность подключаемого оборудования.

Современные силовые разъемы изготавливаются из высококачественных материалов, устойчивых к механическим повреждениям, ультрафиолетовому излучению и перепадам температур. Корпуса обычно выполняются из ударопрочного пластика или металла с антикоррозийным покрытием. Контакты производятся из латуни или бронзы с гальваническим покрытием для обеспечения минимального переходного сопротивления и долговечности соединения.

Классификация и типы силовых разъемов

Разделение по номинальному току

Силовые розетки классифицируются по различным параметрам, среди которых наиболее важным является номинальный ток. На рынке электротехнического оборудования представлены модели с разными токовыми характеристиками, что позволяет подобрать оптимальное решение для конкретных задач. Наиболее распространенными являются устройства на 16, 32, 63 и 125 ампер.

Модели на 16 ампер обычно применяются для подключения оборудования средней мощности в мастерских и небольших производственных помещениях. Устройства на 32 ампера находят широкое применение в строительной отрасли, сценическом оборудовании и мобильных электроустановках. Более мощные разъемы на 63 и 125 ампер используются для подключения тяжелого промышленного оборудования, трансформаторов и распределительных устройств.

Степени защиты IP

Важной характеристикой силовых разъемов является степень защиты корпуса, обозначаемая маркировкой IP. Данный показатель определяет способность устройства противостоять проникновению твердых частиц и влаги. Для indoor применения обычно достаточно степени защиты IP44, которая обеспечивает защиту от брызг воды и крупных механических частиц.

Для эксплуатации на открытом воздухе или в условиях повышенной запыленности и влажности требуются более защищенные модели с маркировкой IP67 или IP68. Такие устройства могут работать под дождем, выдерживать кратковременное погружение в воду и функционировать в экстремальных условиях строительных площадок и промышленных предприятий.

Технические характеристики и параметры

При выборе силовой розетки необходимо учитывать комплекс технических параметров, которые определяют возможность ее применения в конкретных условиях эксплуатации. Номинальное напряжение составляет обычно 220-240 вольт для однофазных систем и 380-400 вольт для трехфазных сетей переменного тока с частотой 50-60 герц.

Количество полюсов и контактов варьируется в зависимости от типа сети и требований подключаемого оборудования. Двухполюсные разъемы применяются в однофазных сетях, трехполюсные — в трехфазных без нейтрали, четырехполюсные — в трехфазных с нейтралью, а пятиполюсные дополнительно включают защитное заземление. Правильный выбор конфигурации контактов критически важен для обеспечения безопасности и корректной работы оборудования.

«При проектировании электроснабжения промышленных объектов необходимо учитывать не только текущие потребности в электроэнергии, но и перспективу расширения производства. Выбор силовых разъемов с запасом по токовой нагрузке позволяет избежать дорогостоящей модернизации электросетей в будущем», — отмечает Александр Петрович Волков, главный энергетик крупного машиностроительного предприятия с двадцатилетним стажем работы.

Материалы и конструктивные особенности

Качество материалов, используемых при производстве силовых разъемов, напрямую влияет на их долговечность и безопасность эксплуатации. Токоведущие части изготавливаются из сплавов с высокой электропроводностью, таких как латунь или фосфористая бронза. Поверхность контактов покрывается никелем или серебром для снижения переходного сопротивления и предотвращения окисления.

Изоляционные элементы выполняются из термостойких пластиков, сохраняющих диэлектрические свойства при нагреве до 100-120 градусов Цельсия. Корпуса устройств производятся из полиамидов, поликарбоната или алюминиевых сплавов с порошковой окраской. Уплотнительные элементы из силикона или резины обеспечивают герметичность соединения и защиту от проникновения влаги.

Монтаж и подключение силовых розеток

Установка силовых разъемов требует профессионального подхода и строгого соблюдения правил электробезопасности. Монтажные работы должны выполняться квалифицированным электротехническим персоналом с соответствующей группой допуска. Перед началом установки необходимо обесточить электрическую сеть и убедиться в отсутствии напряжения на токоведущих частях.

Способ монтажа зависит от типа исполнения розетки и условий эксплуатации. Настенные модели крепятся к капитальным конструкциям при помощи дюбелей или анкерных болтов через специальные монтажные отверстия в корпусе. Переносные и мобильные версии могут устанавливаться на специальные стойки или подставки. Встраиваемые модификации монтируются в ниши стен или распределительные щиты.

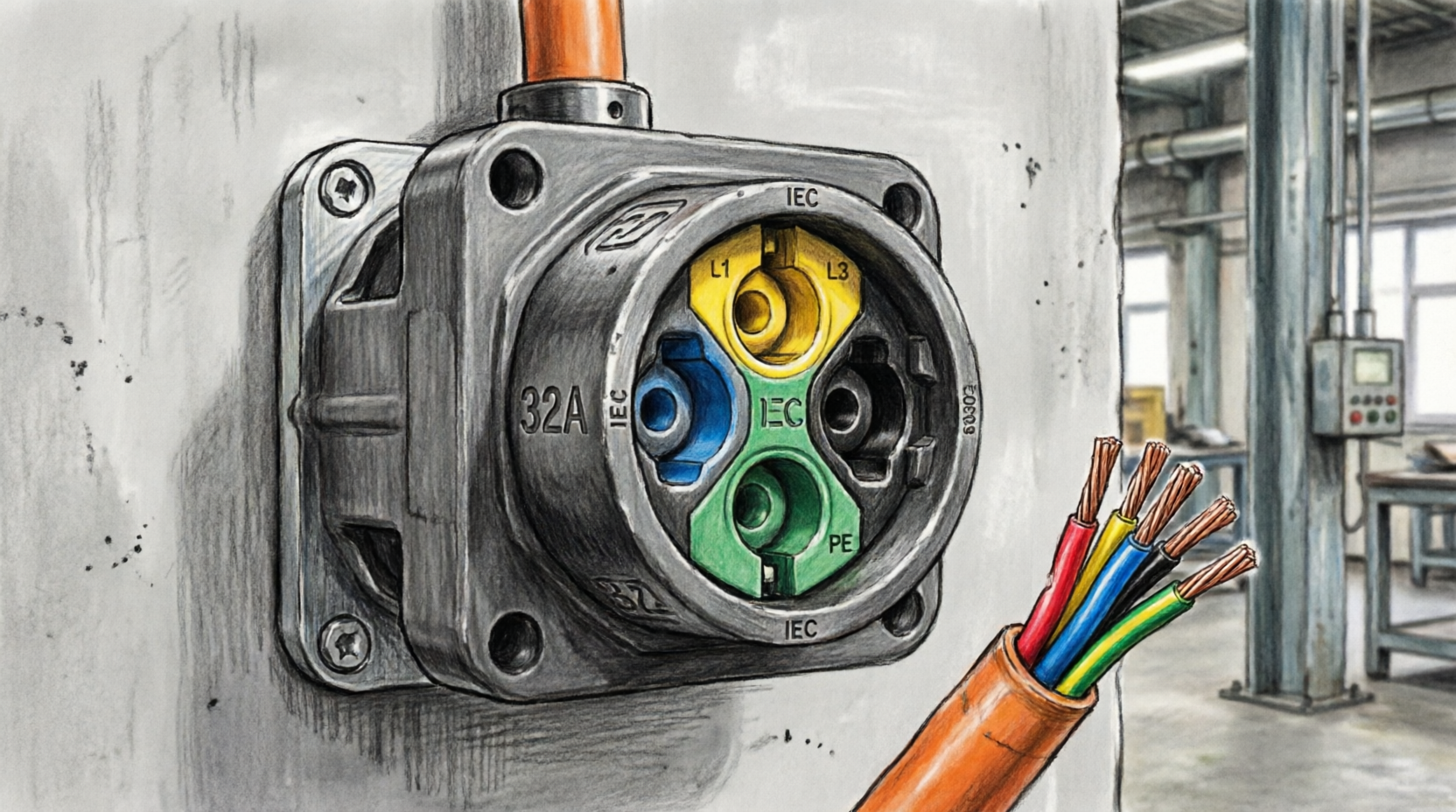

Подключение проводников осуществляется согласно цветовой маркировке: фазные проводники обозначаются коричневым, черным или серым цветом, нулевой рабочий проводник — синим, защитный проводник заземления — желто-зеленым. Сечение подключаемых кабелей должно соответствовать номинальному току розетки и указываться в технической документации производителя.

Требования безопасности при установке

Силовые розетки обязательно должны подключаться через устройства защитного отключения или дифференциальные автоматические выключатели. Это обеспечивает защиту персонала от поражения электрическим током при повреждении изоляции или возникновении токов утечки. Номинальный ток защитного устройства должен соответствовать или быть меньше номинального тока розетки.

Все соединения должны быть надежно затянуты с рекомендуемым моментом, указанным производителем. Недостаточная затяжка клемм приводит к нагреву контактов и возможному возгоранию, а чрезмерная — к повреждению проводников или резьбовых соединений. После завершения монтажа необходимо проверить правильность подключения всех проводников и выполнить измерение сопротивления изоляции.

«Ошибки при подключении силовых разъемов могут привести к серьезным последствиям, включая выход из строя дорогостоящего оборудования и создание угрозы жизни персонала. Особое внимание следует уделять правильности подключения заземляющего проводника и соответствию сечения кабеля токовой нагрузке», — предупреждает Ирина Сергеевна Морозова, инженер по охране труда и электробезопасности.

Области применения силовых разъемов

Силовые розетки находят широкое применение в различных отраслях промышленности и сферах деятельности. Строительная отрасль является одним из основных потребителей данного типа оборудования. На строительных площадках силовые разъемы используются для подключения бетономешалок, сварочных аппаратов, строительных лесов с электроподогревом, насосного оборудования и строительного инструмента.

В сфере мероприятий и развлечений силовые разъемы обеспечивают электроснабжение сценического оборудования, осветительных установок, звуковых систем и видеоэкранов. Мобильность и надежность таких соединений критически важна при организации концертов, фестивалей и других массовых мероприятий под открытым небом.

Промышленные предприятия используют силовые разъемы для подключения станков, конвейерных линий, грузоподъемного оборудования и технологических установок. В сельском хозяйстве такие устройства применяются для подключения ирригационных систем, зерносушилок, кормоцехов и другого сельскохозяйственного оборудования.

Особенности эксплуатации в различных условиях

Эксплуатация силовых разъемов в различных климатических и производственных условиях требует учета специфических факторов воздействия. При работе на открытом воздухе необходимо использовать разъемы с соответствующей степенью защиты и регулярно проверять целостность уплотнений. В условиях низких температур материалы корпуса могут становиться более хрупкими, что требует особой осторожности при обращении.

В агрессивных химических средах, таких как производственные цеха с выделением паров кислот или щелочей, следует применять разъемы в коррозионностойком исполнении из специальных пластиков или нержавеющей стали. Регулярная очистка контактов от загрязнений и окислов продлевает срок службы устройства и обеспечивает надежное электрическое соединение.

Обслуживание и техническое обслуживание

Для обеспечения долговременной и безопасной эксплуатации силовых разъемов необходимо проводить регулярное техническое обслуживание. Периодичность осмотров зависит от условий эксплуатации и интенсивности использования оборудования. В тяжелых производственных условиях рекомендуется проводить визуальный осмотр не реже одного раза в месяц, при нормальной эксплуатации — ежеквартально.

При проведении технического обслуживания необходимо проверять состояние корпуса на наличие трещин, сколов и других механических повреждений. Контакты осматриваются на предмет подгорания, окисления и деформации. Уплотнительные элементы должны сохранять эластичность и обеспечивать герметичность соединения. При обнаружении любых дефектов устройство должно быть немедленно выведено из эксплуатации и заменено.

Периодически следует проводить измерение переходного сопротивления контактов и сопротивления изоляции. Повышенное переходное сопротивление свидетельствует о необходимости зачистки контактов или замены разъема. Снижение сопротивления изоляции ниже допустимых норм указывает на увлажнение или повреждение изоляционных материалов.

Типичные неисправности и способы их устранения

В процессе эксплуатации силовых разъемов могут возникать различные неисправности, требующие своевременного выявления и устранения. Наиболее распространенной проблемой является нагрев контактов в месте соединения, который может быть вызван недостаточной затяжкой клемм, окислением контактных поверхностей или превышением допустимой токовой нагрузки.

Механические повреждения корпуса, такие как трещины или сколы, нарушают степень защиты устройства и требуют его замены. Повреждение уплотнений приводит к проникновению влаги и пыли внутрь разъема, что может вызвать короткое замыкание или коррозию контактов. Ослабление крепежных элементов корпуса необходимо своевременно устранять подтяжкой винтов или заменой поврежденного крепежа.

Силовые разъемы являются важным элементом системы электроснабжения, обеспечивающим безопасное и надежное подключение мощного электрооборудования. Правильный выбор, качественный монтаж и регулярное техническое обслуживание позволяют обеспечить долгий срок службы данных устройств и бесперебойную работу подключаемого оборудования. При эксплуатации силовых разъемов необходимо строго соблюдать правила электробезопасности и требования технической документации производителя.
